準備 : 配線


本ページの趣旨 私の場合は外で作業する事もあるので、VPNを実現できるバッファローの無線ルーター WXR-1900DHP2を持っていたので、セキュリティ観点からVPN化を実現しています。

▼ネットワーク機器


追記:現在は BUFFALO 無線LAN親機 11ac/n/a/g/b 1733+800Mbps ハイパワー Giga 1.4GHz デュアルコアCPU搭載 高感度アンテナ搭載 WXR-2533DHP2に変更しましたが、 WXR-1900DHP2と設定方法など、変わりがありません。


1. 準備

(1) 使用するネットワーク機器

我が家の仕事場のネットワークは電柱から来る光回線(BBユニット、ホームゲートウェイ、ONU)、無線ルーターそしてFAXサーバーであるcimFax機を繋げて、仕事をしています。

我が家の仕事場のネットワークで使っているハードウェア
ハード メーカー 備考
光回線機器 ONU(回線終端装置) NTT。フレッツ光からから転用の場合は継続。 光信号をコンピューターが認識できるデジタル信号に変換する
光回線機器 ホームゲートウェイ NTT提供機器 SoftBank 光で光電話(N)・無線LAN(N)をご利用になる際必要となるブロードバンドルータのレンタルサービス
NTTのフレッツ光からの転用で光電話を利用する人は無料
光回線機器 BBユニット ソフトバンク ソフトバンク光サービスでBBフォン、Wi-Fiマルチパック、ひかり電話機能をご利用になる際必要となるブロードバンドルータ
無線ルーター WXR-1900DHP2 バッファロー VPN(L2TP / IPsecプロトコル)が使える。
FAXサーバー cimfax Cimsun cimFaxサーバと光BBユニットを直接繋いでいるので、パソコンを切っても、Fax送受信可能

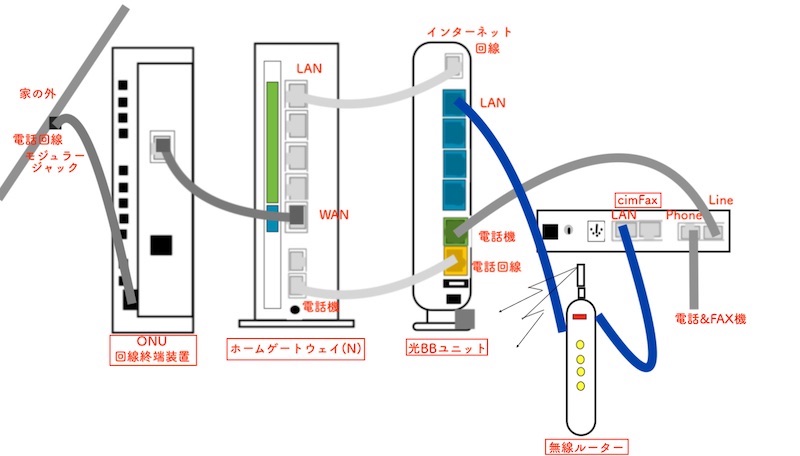

ネットワーク周りをイメージ図で書くとこんな感じです。

我が家の仕事場のネットワーク図

(※)画像をクリックするとより大きい画像が出ます。

このページの先頭に戻る (Y)

(2) 無線ルーター WXR-1900DHP2 (バッファロー)

たまに外でネットを繋げて、仕事する時が有ります。外でのネットは、もしかしたらフリーWi-Fiしかないかもしれない。フリーWifiは暗号化されていない場合が多く、通信が盗聴、のぞき見される可能性がありますし、また、なりすましアクセスポイント(似たネットワーク名-SSID-)に危うく接続して、乗っ取られる心配もあるので、その時は必ず我が家の無線ルーターにVPN接続して、仕事するようにしないといけません。ただ、光ユニットBBにはVPNを実現してくれる機能がないので、VPNを実現できる無線ルーターを購入しておく必要があります。

以前、購入して、放置していた WXR-1900DHP2は「L2TP over IPsec」に対応したVPNを構築できるので、それを使うことにした。
